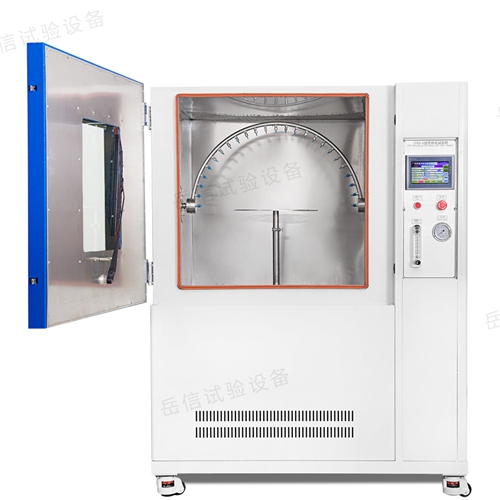

IPX34摆管淋雨试验箱是一种用于测试产品防水性能的设备，广泛应用于电子、电气、汽车、灯具等多个行业。它通过模拟自然雨水环境，对产品进行喷水测试，以评估其防水性能。该设备符合国际标准 IEC60529 和国家标准GB4208-2017《外壳防护等级 (IP 代码)》。以下是IPX34摆管淋雨试验箱的操作指导书：

一、设备简介

IPX34摆管淋雨试验箱是根据GB4208-2008的IPX3和IPX4条款及IEC60529等标准要求设计制造的，适用于防水等级第二特征数字为3（IPX3）和4（IPX4）的电气设备防水试验。

二、设备构成

压力表：用于显示实际测试水压。

摆管：弧形内部覆盖直径0.4mm的喷嘴，喷嘴间距为50mm，用于控制淋雨试验。

样品转台：用来放置试样，承重≤50kg；可以手动调节上下升降，用来调节试验规定的淋雨距离。

样品电源：位于内壁右侧，用于连接试样，使试样通电，电压220V/电流10A。

三、操作前准备

检查摆管位置，确保其垂直于样品转台，且样品转台放置在摆管中间位置。

检查淋雨试验箱的水源、电源，确保已经正确连接。

四、操作步骤

开机：打开电源开关，电源指示灯亮。

设定参数：通过操作面板上的按钮，设定需要的试验参数，如摆管摆动角度（±60°或±175°）、摆动频率、喷水压力等。

放置样品：将需要测试的产品放置在工作台上，确保产品固定可靠，不会掉落或移动。

启动试验：按下开始按钮，试验开始。摆管开始摆动并喷水，对产品进行防水性能测试。

结束试验：试验结束后，关闭电源开关，断开电源插头。将产品取出检查后并擦拭干净。

五、调试步骤

手动启动加水模式：打开电源进入操作界面，手动启动加水模式。

检查摆管运转：手动启动摆管正转、摆管反转、转台正转、转台反转，确定运行正常。

检查喷头：手动打开IPX3/4电磁阀，检查针头喷淋情况。发现针头堵塞或变形时，及时更换。

调节水流量：开启IPX3/4电磁阀的同时，调节水流量计的增大或减小。

以上关于ipx34摆管淋雨试验箱操作指导书的详细整理，先到这里。
