一、 系统概述：
本综合淋雨系统适用符合 IEC60529:2001《Degrees of protection provided by enclosures(IP Code)》、GB4208-2017《外壳防护等级(IP代码)》、GB7000.1-2008《灯具 第一部分：一般要求与试验》标准要求。适用于灯具及电工电子产品的防水等级检测。该设备已广泛应于各出入境检验检疫局机电实验室、国内外产品认证实验室。设备性能达到有国内先进水平。设备程式中有标准试验选项，用户可选择需要的标准测试项无需设置即可进行试验；另配有自定义 测试选项，用户可自行设置测试数据，以适应不同的测试标准；载物台转盘可以匀速旋转和间歇旋转2种模式，同时保证了试验数据的可靠性与准确性。
二、检测项目
IPX3淋水试验、IPX4溅水实验、花洒淋雨试验、IPX5喷水试验、IPX6强烈喷水试验、IPX7浸水试验。
三、工作条件
1、 环境温度为5℃～35℃、相对湿度≤85%；
2、 工作环境温度：15℃～35℃；
3、 设备电力供应：AC 380V；50Hz；
4、 大气压力:86kPa～106kPa。
四、整体结构概述
1、 本系统共分为七大部分：(1) IPX3-4摆管淋雨试验装置一套、(2)花洒淋雨试验装置三个、(3)IPX5-6喷水试验装置2套、(4)IPX7浸水试验箱一套、(5)综合样品转台一套、(6)智能综合控制系统一套、(7)智能供水系统一套，整体防水试验房设计、规划。（试验房施工由客户负责完成）
2、 控制系统在淋雨房外面，全触控屏操作，测试人员安装好样品后到按制操作台前启动试验，人员不用在淋雨房内，可更好的保证测试人员的安全。
3、 所有设备的操作全部由综合控制系统上完成，有手动操作和自动操作模式选择，人性化触摸屏操作介面，操作简单可靠。
4、 水路管道用软管从供水系统分布到摆管及花洒试验装置供水处，电线用优质波纹管从墙角布置到摆管及滴雨试验装置，规范整齐美观。
五、技术指标：

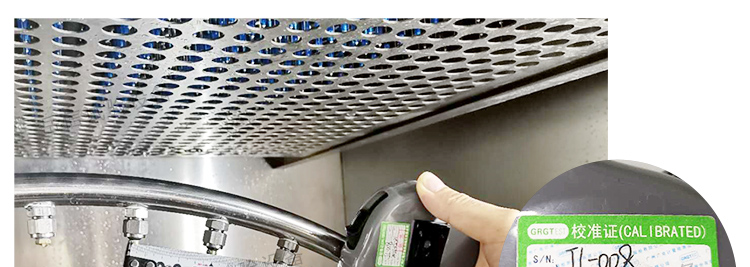

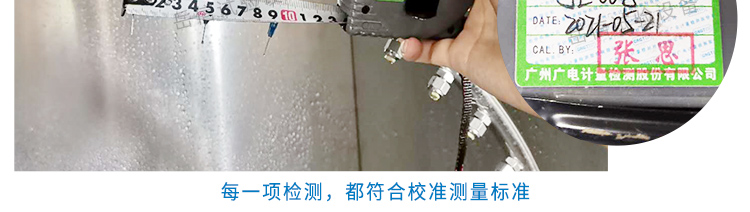

（1）、IPX3-4摆管淋雨试验装置
1、 适用于进行产品的 IPX3、IPX4 测试。
2、 摆管规格：R800mm，可兼容IPX3、 IPX4测试（IPX3测试时采用可快速更换针头堵头实现，摆管两端更换位置颜色有标记，不需数针头数量更换）。
3、 喷水孔径：￠0.4mm，喷嘴采用标准鲁尔针头，可拆卸式结构，方便清理或更换。4、 喷嘴夹角：120º（IPX3）、180º（IPX4）。
5、 摆动夹角：120º（IPX3）、350º（ IPX4）。

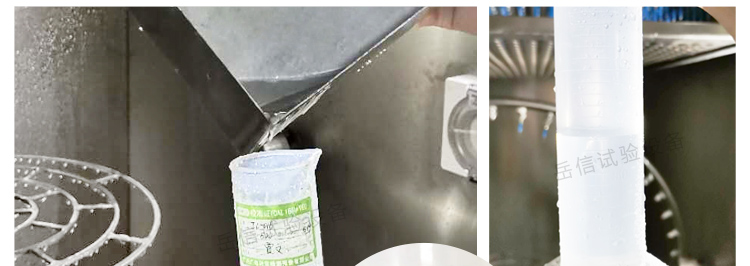

6、 流量：根据摆管大小针孔数量可设定流量（每孔0.07 L/minX摆管针孔数），采用电子流量计传感器检测流量，触摸上直接显示流量，变频器PID自动恒流（智能供水系统控制）。

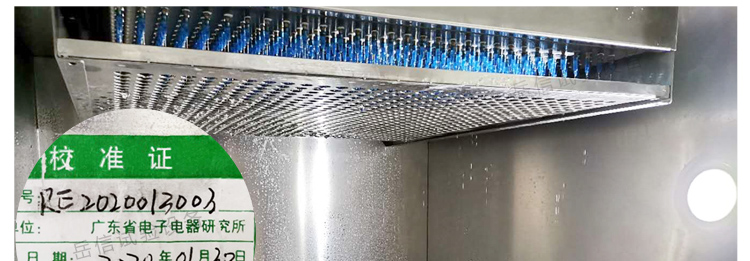

（2）、花洒淋雨试验装置
1、 适用于进行产品的IPX3、IPX4淋雨测试。
2、 数控工艺（CNC）加工花洒头（尺寸精准），花洒头用纯黄铜材料，表面镜面抛光，如铜镜一样，美观时尚，且耐腐蚀。
3、 花洒喷头表面有喷防锈涂层，能有效防止喷头表面水印产生铜绿而影响外观。
4、 黄铜喷头尺寸：Ø 102mm
5、 喷水孔数：121个
6、 水流量：10L/min±5%，采用电子流量计传感器检测流量，触摸上直接显示流量，变频器PID自动恒流（智能供水系统控制）。
（3）、喷水试验装置
1、 适用于进行产品的IPX5、IPX6淋雨测试。
2、 孔径： ф6.3mm（IPX5）、ф12.5mm（IPX6）
3、 IPX5、IPX6 配两把喷枪，不用更换喷嘴。
4、 黄铜喷头尺寸：Ø 102mm
5、 喷水孔数：121个
6、 水流量：12.5±0.625L/min(IPX5)、100±5L/min(IPX6) 采用电子流量计传感器检测流量，触摸上直接显示流量，变频器 PID自动恒
7、 试验时间：用户设定时间（控制系统控制）。
8、 喷嘴距外壳距离：2.5-3m(试验人员控制)。
9、 喷枪通过步进电机控制自动上下摆动，摆动高度及速度在触摸屏上可调，无须人员手持操作。
（4）、智能供水系统
1、流量控制：采用高精度流量计和DA模块智能控制，IPX3、 IPX4 、IPX5、 IPX6分别两套流量计控制，可在控制柜选定及设置流量。
2、大流量供水水泵：采用多级不锈钢离心水泵，流量0-8m3/h。
3、流量控制：流量计实时监测、变频器控制水泵转速（自IPX3-IPX6）。
4、供水管道：设备供水采用钢丝软胶管根据现场布置分配到各设备处，由每台设备处电磁水阀分别控制。
5、水箱里装有液位开关，在测试时可以自动补水和水位低控制水泵停止保护功能。
6、进水口装有水质过滤器，防止杂物进入水箱。
