一、产品概述

军标风淋雨试验箱主要用于对军用设备、电工电子产品及汽车灯具等产品进行外壳防护能力测试。该设备能够模拟大自然中的淋雨、大风暴雨等恶劣气候条件，在一个试验箱内综合实现有风源的淋雨试验、滴雨试验及强化试验，用以确定产品外壳密封件防止雨水渗透的能力，以及评估其在淋雨期间或淋雨之后的工作效能。

二、主要功能与试验程序

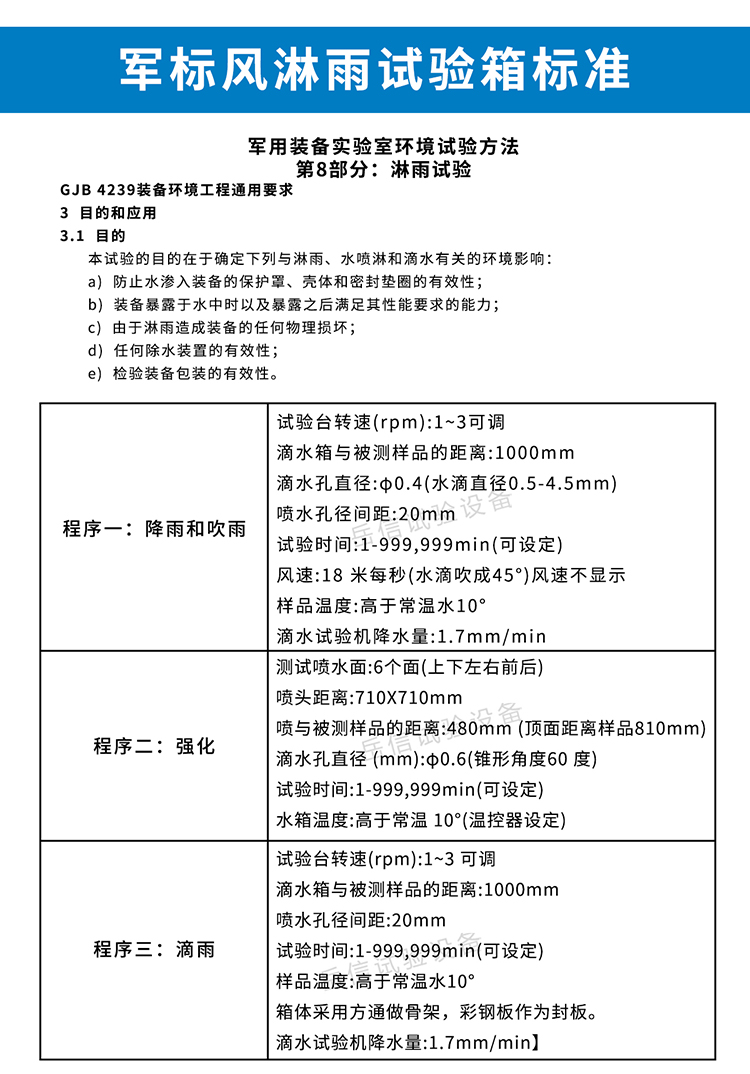

依据GJB 150.8A等军用标准，该设备通常支持以下三种核心试验模式：

程序一：降雨和吹雨

1.功能：模拟大风天气下的暴雨冲击，通常配合强风系统，使雨滴呈45°角吹向试验样品。

2.关键参数：水平风速可达10~18 m/s，雨滴直径0.5~4.5 mm，降雨量通常在10~15 cm/h（约1.7 mm/min）。

程序二：强化降雨

1.功能：针对大型试件或需要更严苛条件的测试，提供高强度的喷淋。

2.关键参数：降雨量可达2800±30 L/m²/h，通过多点分布的喷嘴实现高强度冲击。

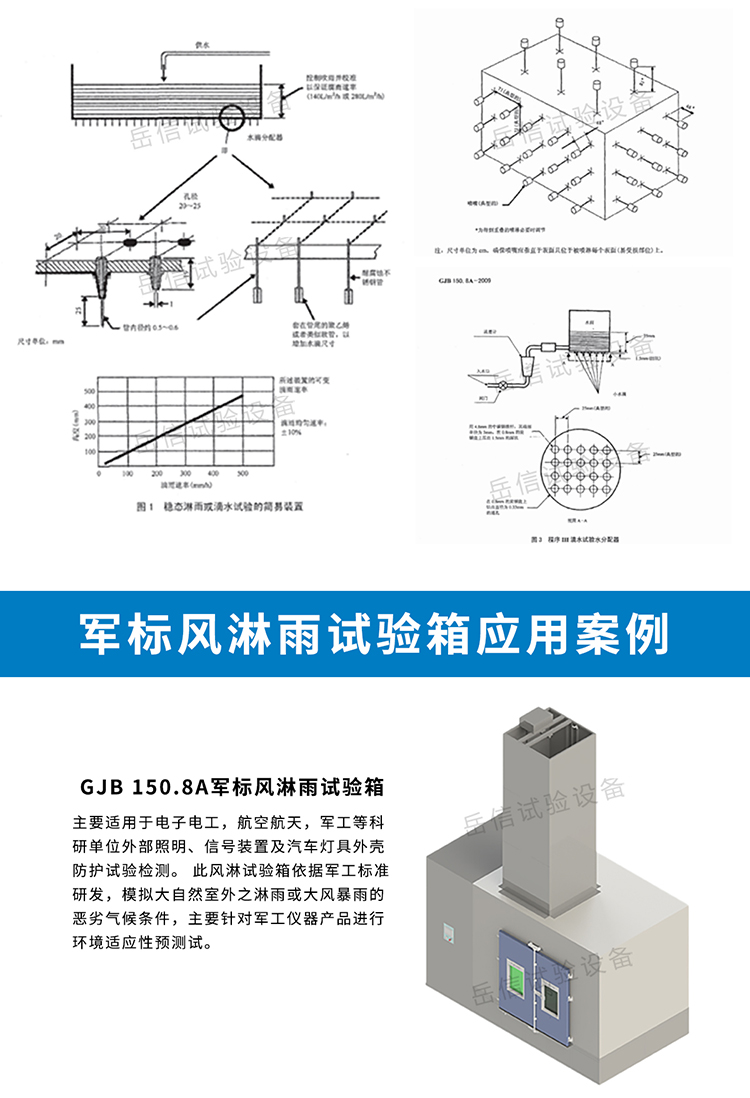

程序三：滴雨

功能：模拟滴水或细雨环境，主要用于检查设备的顶部密封性。

1.关键参数：滴水孔呈点阵分布（间距20~25.4 mm），滴水高度需确保水滴终端速度达到9 m/s。

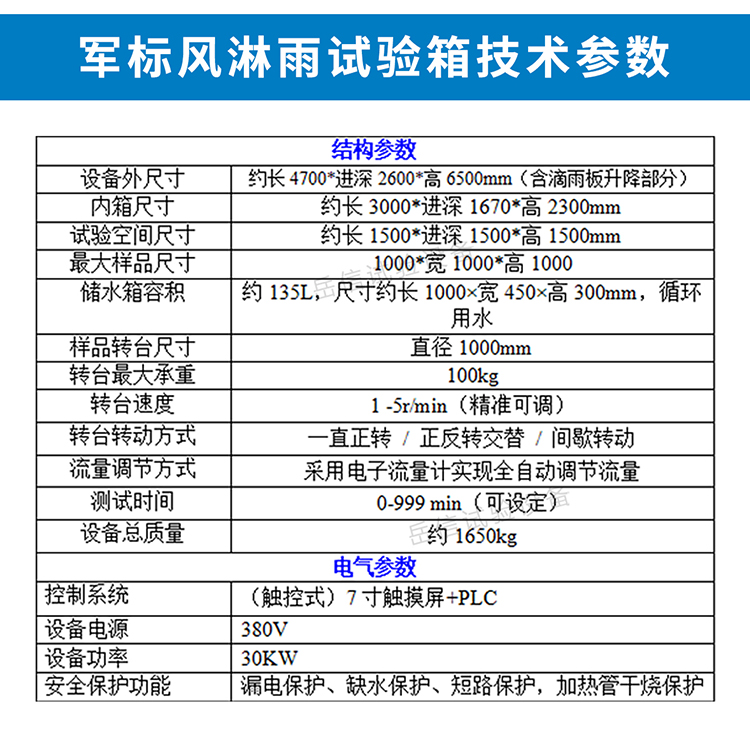

三、主要技术参数（典型值）

不同厂家和型号的参数略有差异，以下为行业内常见的技术指标参考：

四、设备结构与构造

设备主要由以下几个关键系统组成：

1.箱体结构：采用双开门设计，通常配有钢化玻璃观察窗。外壳采用防腐蚀材料（如45#钢静电喷塑或库板），内壁使用进口高级SUS304不锈钢，具备良好的密封性和耐腐蚀性。

2.喷淋系统：由淋浴板（或摆管）和高精度喷嘴组成。淋浴板尺寸多样（如1000x1000mm），喷头间距设计合理（如20mm），确保雨水均匀且有力地冲击测试样品。

五、供水与风速系统：

1.风机：配备大功率轴流风机（如11KW），用于产生高速气流。

2.水源循环：包含水箱及流量计，风淋雨流量计范围通常在1-7 L/min，强化淋雨流量计范围在15-50 L/min。

3.旋转工作台：采用不锈钢管材制作，支持转速连续可调，可设定自动工作，确保样品多角度均匀受测。

4.控制系统：基于PLC控制，配备高精度传感器（风速、压力、温度）。可精确设定时间（精度1秒）、风速（精度1米/秒）及转速。

六、适用标准

该系列产品通常满足以下标准：

1.GJB 150.8A-2009 军用装备实验室环境试验方法 第8部分：淋雨试验

G2.JB 150.8-86 军用设备环境实验方法 淋雨试验

3.GB/T 4208 外壳防护等级（IP代码）
